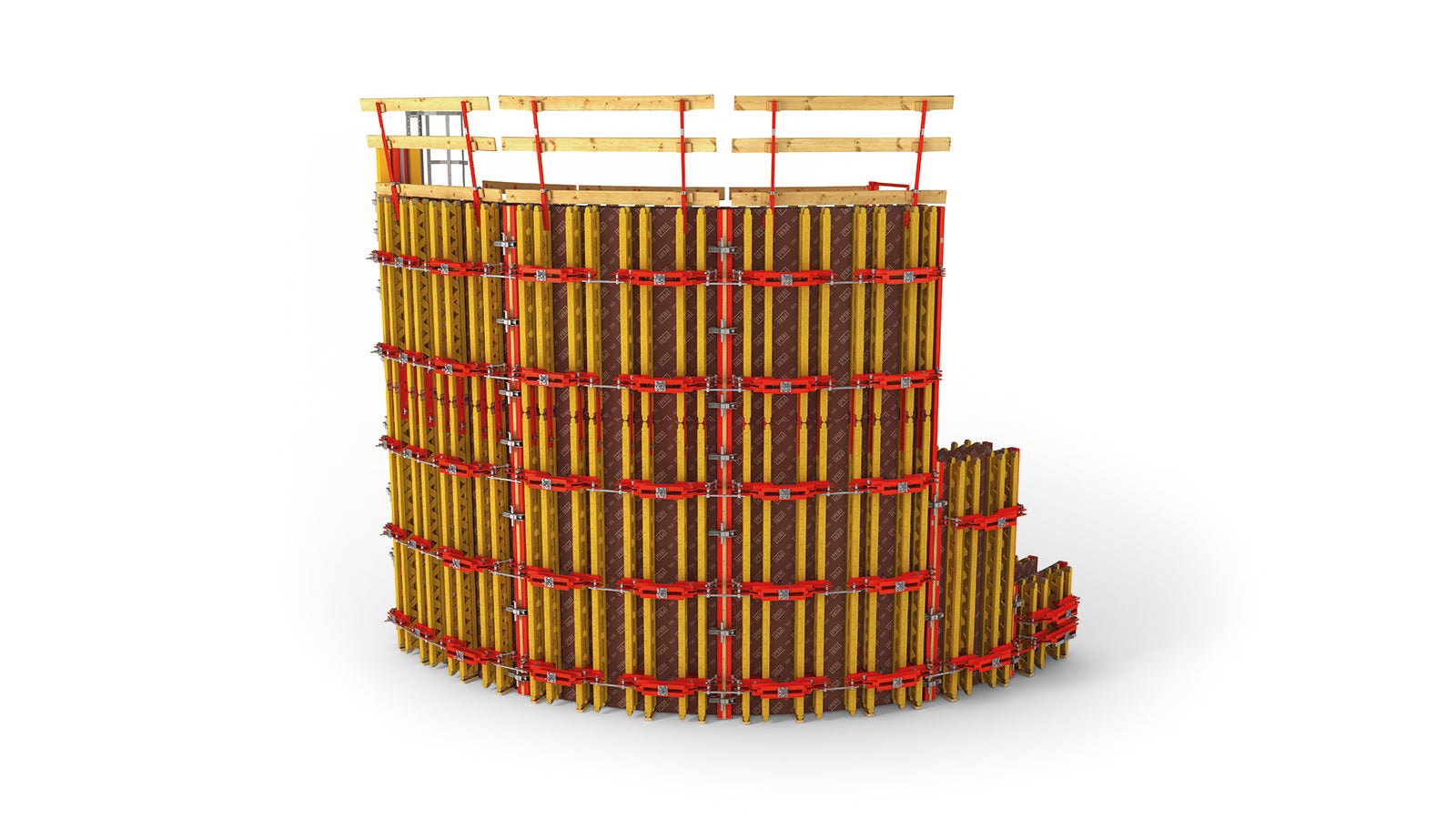

Continuously adjustable circular formwork for radii greater than 1.00m without panel alterations

RUNDFLEX apvalių sienų klojiniai

Greitai ir lengvai išlenkiami apvalių sienų betonavimui skirti klojiniai, kai konstrukcijos spindulys didesnis nei 1,00 m.

RUNDFLEX sienų klojiniai - tai iš anksto sumontuoti standartiniai skydai lenktoms sienoms. Jas galima greitai pritaikyti prie reikiamo spindulio, neatliekant jokių skydų gamybos ar modifikavimo darbų. Todėl RUNDFLEX ypač veiksmingi realizuojant tokias konstrukcijas, kaip nuotekų valymo įrenginiai, spiralinės sienos daugiaaukštėse automobilių stovėjimo aikštelėse arba silosai, kurių spindulys nuolat kinta.



RUNDFLEX apvalių sienų klojinių naudojimas

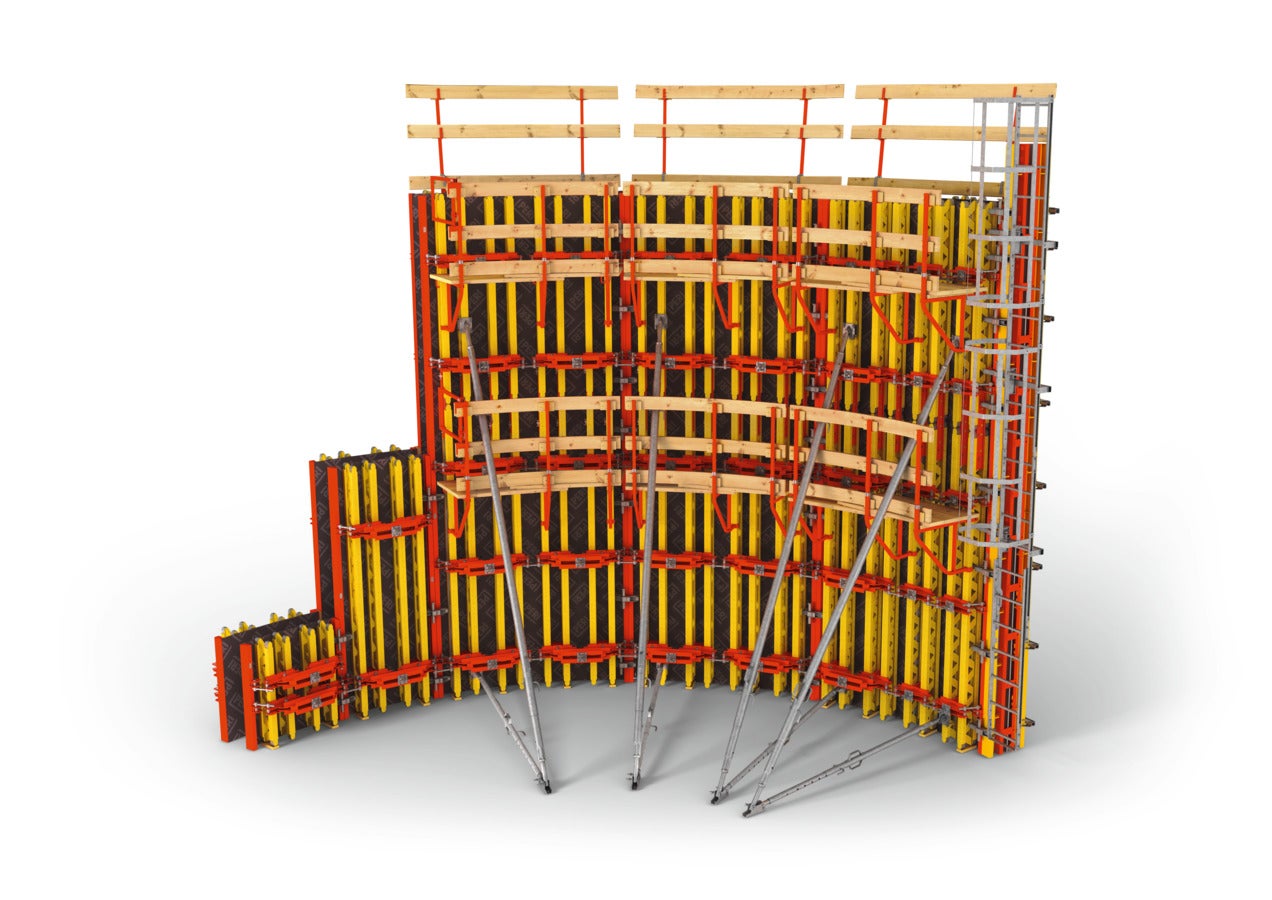

  • 3.60 m high RUNDFLEX formwork for construction of a sewage treatment plant with a radius of 13.76 m.
    Mažiau resursų montavimo darbams

    reikiamu spinduliu išlenkti skydai sujungiami standartinės spynos BFD pagalba.

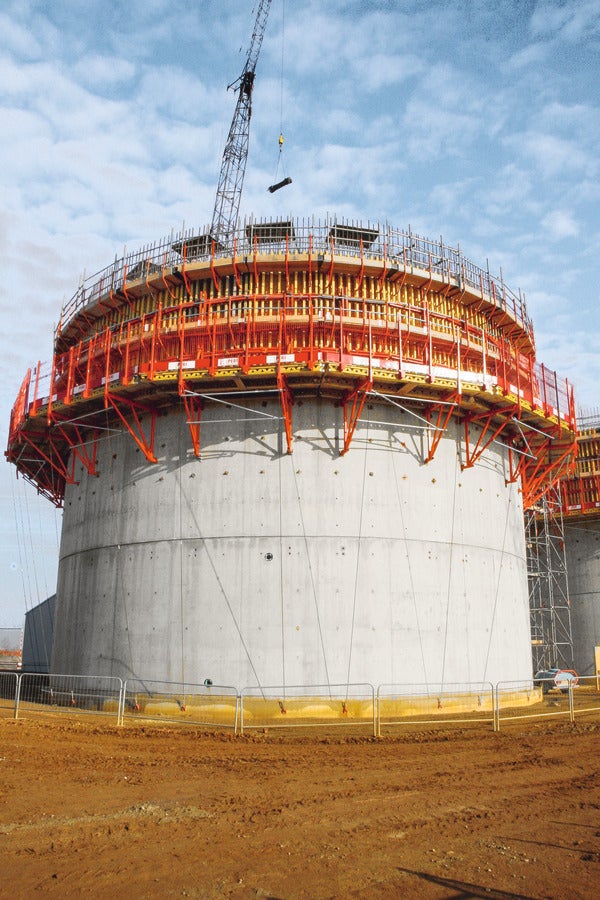

  • through the flexible adjustment of wall internal radii of 1.00 m and larger
    Platus reguliavimo diapazonas

    labai didelės (spindulys  ≥ 1.00 m) skydų išlenkimo ribos.

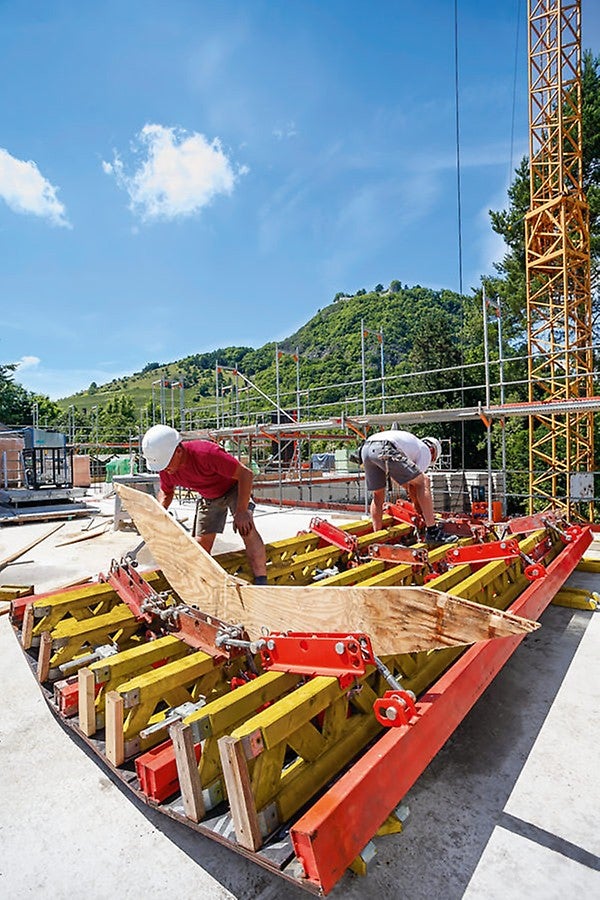

  • Spindles are adjusted using the combi ratchet spanner SW24.
    Greitas reguliavimas

    atliekant nesudėtingus reguliavimo veiksmus, naudojant šabloną ir varžtus su savaime išsivalančiais šešiakampiais sriegiais.

Produkto savybės

Techninės specifikacijos
Sistemos tipas
Skydo klojiniai
Matmenys
Elementų aukščiai: 0,60 m | 1,20 m | 1,80 m | 2,40 m | 3,00 m | 3,60 m,
Vidinių elementų plotis: 0,72 m | 1,23 m | 2,40 m,
Išorinių elementų plotis: 0,85 m | 1,28 m | 2,50 m
Skysto betono slėgis
Leidžiamas Šviežio betono slėgis 60kN/m² 6 linija, 3 lentelė, Din 18202, Inkaro dalis: nuo 0,54 inkarų vienam m² sienos plotui, Permė. Perono naudingoji apkrova 150 kN/m², apkrovos klasė 2
Medžiaga
Klojinių sijos iš medžio, verpstės iš plieno
Klojinių apdaila
4,00 m spindulio ≥ klojinių elementai: 21 mm, 2,5 m spindulio ≥ klojinių elementai: 18 mm, ≥ spindulio elementai 1,00 m klojiniams: 2x 9 mm
Atitinkantis standartas
6 eilutė, 3 lentelė, DIN 18202
Kita
Galimi iškirpti spindulio šablonai. Pagal pageidavimą RUNDFLEX elementus taip pat galima užsisakyti iš anksto nustatytu spinduliu. RUNDFLEX taip pat gali būti naudojamas "horizontaliai" specialioms arkoms su kintamais spinduliais.
Techninės specifikacijos
Sistemos tipas
Skydo klojiniai
Matmenys
Elementų aukščiai: 0,60 m | 1,20 m | 1,80 m | 2,40 m | 3,00 m | 3,60 m,
Vidinių elementų plotis: 0,72 m | 1,23 m | 2,40 m,
Išorinių elementų plotis: 0,85 m | 1,28 m | 2,50 m
Skysto betono slėgis
Leidžiamas Šviežio betono slėgis 60kN/m² 6 linija, 3 lentelė, Din 18202, Inkaro dalis: nuo 0,54 inkarų vienam m² sienos plotui, Permė. Perono naudingoji apkrova 150 kN/m², apkrovos klasė 2
Medžiaga
Klojinių sijos iš medžio, verpstės iš plieno
Klojinių apdaila
4,00 m spindulio ≥ klojinių elementai: 21 mm, 2,5 m spindulio ≥ klojinių elementai: 18 mm, ≥ spindulio elementai 1,00 m klojiniams: 2x 9 mm
Atitinkantis standartas
6 eilutė, 3 lentelė, DIN 18202
Kita
Galimi iškirpti spindulio šablonai. Pagal pageidavimą RUNDFLEX elementus taip pat galima užsisakyti iš anksto nustatytu spinduliu. RUNDFLEX taip pat gali būti naudojamas "horizontaliai" specialioms arkoms su kintamais spinduliais.
